PE-buisfittingen 45° bocht: alle belangrijke informatie die u moet weten?

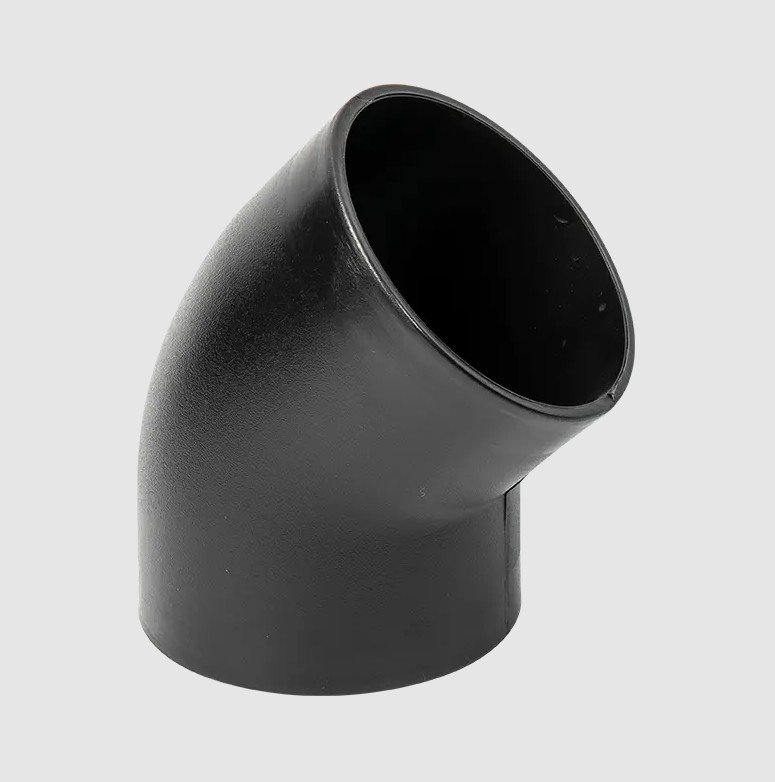

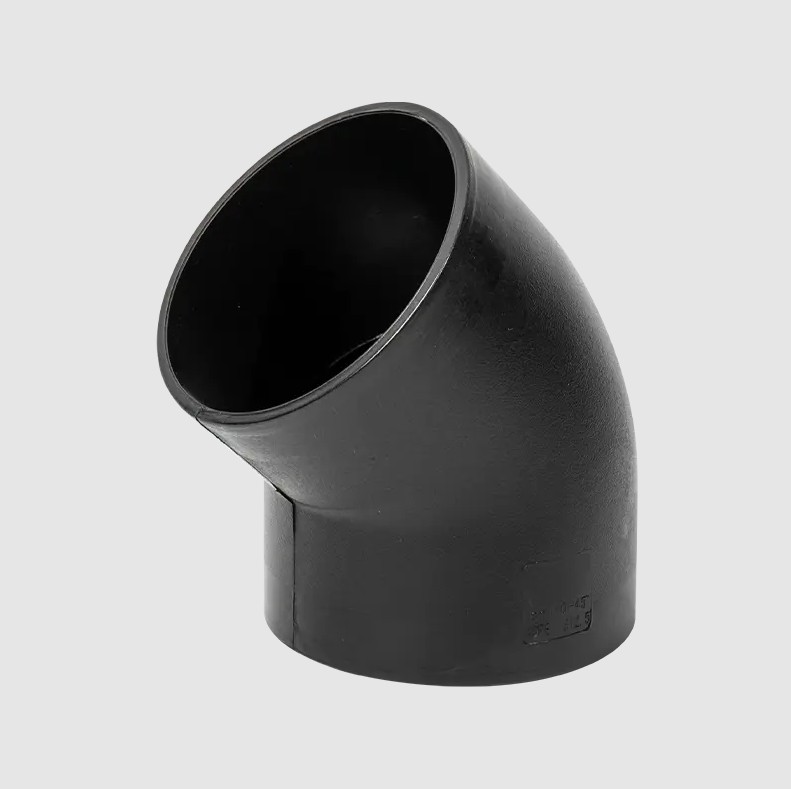

1.Wat is een PE-buisfittingen 45 ° elleboog?

1.1 Kerndefinitie en materiële basisprincipes

EEN PE-buisfittingen 45° bocht is een gespecialiseerde buisconnector gemaakt van polyethyleen met hoge dichtheid (HDPE) of polyethyleen met gemiddelde dichtheid (MDPE) die wordt gebruikt om een hoek van 45 graden in een leidingsysteem te bereiken. Het is een cruciaal onderdeel van polyethyleen (PE) leidingsystemen, ontworpen om energieverlies en hydraulische schokken te minimaliseren wanneer vloeistoffen van richting veranderen.

De uitzonderlijke eigenschappen van PE geven 45°-ellebogen de volgende belangrijke voordelen: sterke corrosieweerstand, uitstekende weerstand tegen vorstscheuren bij lage temperaturen, lichtgewicht en hoge sterkte, en uitstekende slagvastheid. Deze eigenschappen zorgen ervoor dat PE-buisfittingen 45° Ellebogen langdurige, stabiele prestaties behouden, zelfs als ze ondergronds worden begraven, in warme en vochtige omgevingen, of bij het transporteren van agressieve chemische media, waardoor ze een ideaal alternatief zijn voor traditionele metalen ellebogen.

1.2 Productienormen en aansluittechnieken

De productie van PE-buisfittingen 45° Elleboog voldoet over het algemeen aan internationale en binnenlandse normen, zoals ISO 4427 en GB/T 13663, om ervoor te zorgen dat hun maatnauwkeurigheid en drukwaarden voldoen aan de ontwerpvereisten.

De belangrijkste verbindingsmethoden zijn onder meer:

• Kontfusie: Geschikt voor buizen met een grotere diameter. Door de elleboog- en buisuiteinden te verwarmen tot gesmolten toestand, worden ze snel tegen elkaar gedrukt en afgekoeld, waardoor een verbinding ontstaat met afdichtingseigenschappen en sterkte die gelijk zijn aan die van de buis zelf.


• Elektrofusie: EEN heating wire is embedded within the elbow. When heated, it fuses the elbow and pipe surfaces together, forming a highly reliable, integrated connection. This connection is easy to operate and offers consistent connection quality.


2. Wat zijn de voordelen van het gebruik PE-buisfittingen 45° bocht ?

Het gebruik van PE-buisfittingen 45° Elleboog in leidingsystemen weerspiegelt de uitgebreide overweging van efficiëntie, veiligheid en zuinigheid in modern technisch ontwerp.

2.1 Superieure vloeistofdynamica

Het ontwerp met een bocht van 45 graden is het grootste technische hoogtepunt. Op het gebied van vloeistofcontrole geldt: hoe vlakker de bocht, hoe lager de lokale weerstandscoëfficiënt (K-waarde) die wordt gegenereerd tijdens de vloeistofstroom. Vergeleken met scherpe 90 graden ellebogen kunnen PE 45 graden ellebogen:

• Minimaliseer hoofdverlies: Verminder turbulentie en wervelstromen in de pijpleiding, waardoor wrijving en impact in de bocht worden verminderd, waardoor de transportefficiëntie wordt verbeterd.


• Verminder het energieverbruik van het pompstation: Een lager hydraulisch verlies betekent dat het pompstation of de compressor minder weerstand moet overwinnen, waardoor de bedrijfskosten van het pijpleidingsysteem op de lange termijn direct worden verlaagd.


• Onderdruk effectief waterslag: De soepele afbuiging van de waterstroom dempt de drukschokgolven die worden gegenereerd door plotselinge veranderingen in de stroomsnelheid, waardoor een belangrijke bescherming wordt geboden aan de pijpleiding en de pomp- en klepapparatuur.



2.2 Duurzaamheid en onderhoudskosten op lange termijn

Het polyethyleen materiaal zorgt voor de langdurige betrouwbaarheid van de elleboog. Door de inherente slijtvastheid slijt het veel langzamer dan metalen buizen bij het transporteren van media die vaste deeltjes bevatten (zoals slurry en sediment). Bovendien betekent de inherente chemische inertie van PE dat PE-buisfittingen 45° bocht zijn immuun voor elektrochemische corrosie, zelfs in zure en alkalische omgevingen. Dit resulteert in:

• Verlengde levensduur: EEN service life of over 50 years is possible, far exceeding that of many traditional materials.


• Verminderde onderhoudsfrequentie: Geen corrosie, geen aanslag en een betrouwbare afdichting verminderen het risico op lekken en verstoppingen aanzienlijk, waardoor de kosten voor routineonderhoud en reparatie worden verlaagd.


3. Wat is het verschil tussen PE 45° en 90° bochten?

Bij het ontwerpen van professionele leidingsystemen hangt de keuze tussen bochten van 45° en 90° af van de prioriteit van de stroomregeling. Wanneer het ontwerpdoel het minimaliseren van hydraulische verliezen is en het optimaliseren van de energie-efficiëntie van het systeem, zullen ingenieurs er de voorkeur aan geven er twee te gebruiken PE-buisfittingen 45° bocht met een korte pijp om een bocht van 90° te bereiken. Hoewel dit de materiaal- en installatiewerklast enigszins verhoogt, zijn de voordelen op de lange termijn aanzienlijk.

4. Vermindert een PE-elleboog van 45° de doorstroming?

Het antwoord is: bochten van 45° in PE-buis genereren weliswaar lokale weerstand, maar deze weerstand is minimaal onder alle draaielementen en veel minder dan de impact van bochten van 90° op de stroming.

EENccording to the classic Darcy-Weisbach equation or the equivalent length method, the total head loss in a pipeline is composed of longitudinal loss (straight pipe friction) and local loss (pipe resistance).

De functie van een 45°-elleboog: de zachte draaiing vermindert effectief de lokale verliescoëfficiënt. Dit betekent dat bij dezelfde systeemdruk en hetzelfde debiet een leidingsysteem met een 45°-elleboog een hoger effectief debiet kan handhaven.

Zekerheid van de stroomsnelheid: In plaats van "de stroom te verminderen", is het nauwkeuriger om te zeggen dat het de stroomsnelheid maximaliseert. Bij het transport van water of precisiechemicaliën over lange afstanden is het deze nauwgezette stroomborging die 45°-ellebogen in PE-buizen tot een cruciale connector maakt voor het optimaliseren van de systeemprestaties.

5. Wat zijn de toepassingen van 45° bochten in PE-buizen? (Kerntoepassingen en industriële waarde)

PE-buisfittingen 45° bocht , met hun superieure prestaties en betrouwbare afdichting, worden veel gebruikt in industrieën die het hoogste niveau van betrouwbaarheid en efficiëntie vereisen:

• Gemeentelijke en stedelijke infrastructuur:
  • Watervoorzieningssystemen: Wordt gebruikt voor vloeistofcontrole in stedelijke hoofd- en secundaire pijpleidingen, waardoor een soepele waterstroom wordt gegarandeerd en het risico op leidingbreuken wordt verminderd.


  • Gastransport: EENs a secure connector in polyethylene gas pipelines, they reliably change pipeline routing and ensure the safety of urban gas supply.


• Industriële en chemische industrieën:
  • Corrosief mediatransport: Door de uitstekende corrosieweerstand van PE zijn ze geschikt voor pijpleidingen waarin chemische vloeistoffen zoals zoutzuur en zwavelzuur vervoerd worden. 45°-ellebogen zorgen voor efficiëntie bij complexe pijpleidinglay-outs.


  • Transport van drijfmest en residuen: Hun slijtvastheid maakt ze een ideale keuze voor mijnbouwtransport, waardoor de levensduur van buizen in zeer schurende omgevingen wordt verlengd.


• EENgriculture and Irrigation:
  • Waterbesparende irrigatiesystemen: Ze worden gebruikt in grootschalige irrigatienetwerken voor landbouwgrond en tuinen en zorgen voor een nauwkeurige waterverdeling door middel van efficiënte vloeistofcontrole, waardoor de watervoorraden worden behouden.


• Grondwarmtepompen en milieubeschermingsprojecten: Ze worden gebruikt voor het omleiden en verbinden van ondergrondse pijpleidingen. Hun lage temperatuurbestendigheid en betrouwbare afdichting zorgen voor een langdurige, stabiele werking van het systeem.



De 45° PE-buiselleboog is een kernconnector voor efficiënte, betrouwbare en langdurige werking in moderne leidingsystemen. Het is niet alleen een fysiek onderdeel voor het omleiden van leidingen, maar ook een sleutelelement in het technisch ontwerp dat de balans biedt tussen stroomcontrole, energieoptimalisatie en kosteneffectiviteit.

6. Hoe installeer en sluit ik een 45° PE-buiselleboog correct aan?

De installatiekwaliteit van een 45° PE-buisbocht bepaalt direct de bedrijfsveiligheid en afdichting van het gehele leidingsysteem. Een goede aansluiting is van cruciaal belang om toekomstige lekken en storingen te voorkomen. De meest gebruikte professionele verbindingstechnieken zijn heat fusion (inclusief butt and socket) en electric fusion.

6.1 Butt Fusion (geschikt voor buizen met grote diameter)

Stomplassen is een van de veiligste methoden voor het verbinden van PE-buizen en ellebogen. Het combineert de fitting en de buis tot één stuk en zorgt voor een uitstekende afdichting.

• Voorbereiding en uitlijning: Zet de PE 45° bocht en de te verbinden PE-buis vast aan het frame van de hotmeltmachine, waarbij u ervoor zorgt dat de assen uitgelijnd zijn met een afwijking van maximaal 10% van de wanddikte.


• Frezen: Gebruik een frees om de uiteinden van de elleboog en de buis te frezen totdat beide uiteinden vlak, glad en loodrecht op de as zijn, waardoor continue spanen ontstaan.


• Verwarming en warmtebehoud: Plaats een verwarmingsplaat (meestal op 200 °C tot 220 °C) tussen de twee uiteinden en oefen matige druk uit om de uiteinden goed uit te lijnen. Deze fase is van cruciaal belang en zorgt voor een uniforme verwarming en flensvorming, waardoor volledige materiaalfusie wordt bereikt.


• De plaat verwijderen en aandrukken: Verwijder snel de verwarmingsplaat en oefen onmiddellijk de voorgeschreven gewrichtsdruk uit. Deze druk moet gestaag worden gehandhaafd om een ​​adequate diffusie en binding van de gesmolten materialen te garanderen.


• Koel- en houddruk: Handhaaf de gewrichtsdruk (d.w.z. houd de druk vast) gedurende de aangegeven tijd. Laat het machineframe pas los nadat de verbinding op natuurlijke wijze is afgekoeld tot de aangegeven temperatuur. De verbinding kan worden gemaakt.



6.2 Elektrische fusie (van toepassing op verschillende diameters en complexe werkomstandigheden)

Electrofusion maakt gebruik van vooraf ingebedde verwarmingsdraden in de fittingen om het contactoppervlak tussen de elleboog en de buis te smelten, waardoor een betrouwbare verbinding ontstaat. Het biedt bedieningsgemak en hoge betrouwbaarheid.

• Reinigen en schrapen: Dit is de meest cruciale stap in elektrische fusie. Gebruik speciaal gereedschap om de oxidelaag (schrapen) grondig te verwijderen van de mof- en spiegebieden van de 45°-elleboog van de PE-fitting om een ​​schoon aansluitoppervlak te garanderen.


• Positionering van de fitting: Steek de geschraapte buis in de 45°-elleboog van de PE-fitting en zet deze vast met een positioneringshulpmiddel om een uniforme en spanningsvrije opening tussen de buis en de fitting te garanderen.


• Vermogen verwarming: Sluit het elektrische smeltlasapparaat aan en voer verwarmingsparameters zoals spanning en tijd in of stel deze in volgens de barcode op de fitting. Wanneer er stroom wordt ingeschakeld, warmt de interne verwarmingsdraad op, waardoor het polyethyleenmateriaal smelt en de opening wordt opgevuld.


• Koeling en onderhoud: EENfter power is applied, the fitting must be cooled naturally according to the specified cooling time. During this time, the joint must not be moved or touched. Only after cooling is complete can the connection achieve its designed strength and seal.



7. Wat zijn veelvoorkomende defecten aan de PE 45°-elleboog?

EENlthough PE-buisfittingen 45° bocht bieden uitstekende duurzaamheid en corrosiebestendigheid, onjuiste bediening of omgevingsfactoren kunnen nog steeds enkele veelvoorkomende storingen veroorzaken tijdens installatie en langdurig gebruik.

7.1 Installatie- en aansluitfouten (vooral leidend tot lekkage)

7.2 Bedrijfsstoringen op lange termijn (die de systeemveiligheid beïnvloeden)

Door deze veelvoorkomende storingen te begrijpen, zullen gebruikers niet alleen de beperkingen van PE-buisfittingen 45° Elleboog beter begrijpen, maar ook meer proactieve preventieve maatregelen nemen tijdens installatie en onderhoud, waardoor de stabiele werking op de lange termijn en de vloeistofcontrole-efficiëntie van het leidingsysteem worden gegarandeerd.
