De structuur, het principe en de concentrische/excentrische selectiegids van PE excentrische verloopstukken

Bij het verbinden van twee buizen met verschillende diameters zijn reducerende fittingen essentieel. Traditionele concentrische ontwerpen hebben echter inherente nadelen bij het hanteren van bepaalde vloeistoffen en bedrijfsomstandigheden. Om deze reden PE excentrische verloopstukken , met hun unieke structurele ontwerp en superieure prestaties, zijn de professionele keuze geworden voor het oplossen van complexe vloeistofproblemen.

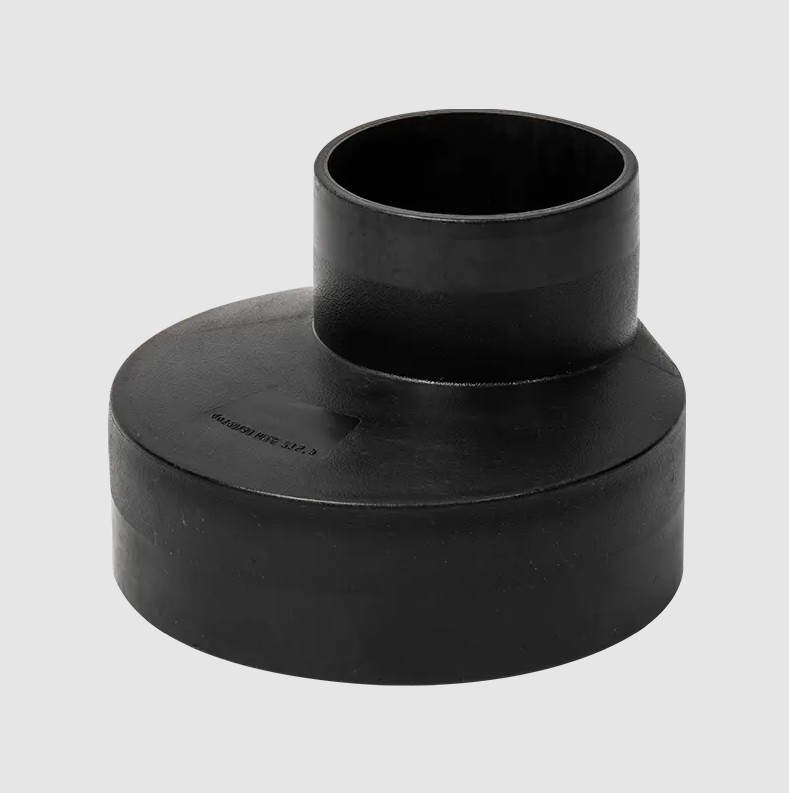

1. Wat is een PE excentrisch verloopstuk?

EEN PE excentrisch verloopstuk is een gespecialiseerde fitting die wordt gebruikt om een soepele overgang tussen buisdiameters te bereiken. Het is gemaakt van duurzaam polyethyleen (PE) en biedt uitstekende corrosiebestendigheid, een hoge sterkte, lichtgewicht constructie en uitstekende chemische bestendigheid, waardoor het op grote schaal wordt gebruikt op verschillende gebieden, waaronder waterbescherming, gas en chemische technologie.

In tegenstelling tot conventionele concentrische verloopstukken zijn de middellijnen van de twee uiteinden van a PE excentrisch verloopstuk – de grotere en kleinere diameters – vallen niet samen, maar zijn verschoven. Structureel vertoont het een asymmetrische, taps toelopende overgang, waarbij de ene rand recht blijft terwijl de andere rand taps toeloopt. Het is dit unieke excentrische ontwerp dat hem een ​​belangrijk voordeel geeft op het gebied van vloeistofbeheersing.

2. Wat is het principe achter het PE-excentrische verloopstuk?

Het werkingsprincipe van de PE excentrisch verloopstuk is gebaseerd op optimalisatie van de vloeistofdynamica om twee grote technische uitdagingen te elimineren die kunnen optreden bij diameterveranderingen in horizontale pijpleidingen: cavitatie en bezinking van vaste stoffen.

In horizontale pijpleidingen resulteren traditionele concentrische verloopstukken in structurele discontinuïteiten in het vloeistofpad aan de boven- of onderkant:

• Het risico op cavitatie elimineren (horizontale installatie met platte bovenkant): Bij het transporteren van vloeistoffen voorkomt dit ontwerp, als de rechte zijde van het verloopstuk zich bovenaan de pijpleiding bevindt (d.w.z. een installatie met een platte bovenkant), gasophoping in de overgangszone waar de diameter toeneemt, waardoor de vorming van luchtbellen of cavitatie wordt voorkomen. Cavitatie is een belangrijke oorzaak van cavitatie, trillingen en schade aan pomplichamen. Daarom is een vlakke installatie van excentrische verloopstukken in pompaanzuigleidingen cruciaal voor de bescherming van apparatuur.


• Vaste bezinking voorkomen (horizontale installatie met platte bodem): Wanneer bij het transporteren van vloeistoffen die vaste deeltjes bevatten (zoals slurry, rioolwater en ertsslurry), de rechte zijde van het verloopstuk zich op de bodem van de pijp bevindt (d.w.z. bij installatie met een vlakke bodem), zorgt dit voor een ononderbroken en gladde pijpbodem, waardoor "dode zones" worden geëlimineerd waar de vloeistof vertraagt of stagneert. Dit voorkomt effectief dat vaste deeltjes bezinken, zich ophopen en agglomereren bij de diameterverandering, waardoor het risico op leidingverstopping fundamenteel wordt verminderd.



3. Wanneer PE-excentrische verloopstukken gebruiken?

Vanwege hun unieke mogelijkheden voor stroomoptimalisatie, PE excentrische verloopstukken worden voornamelijk gebruikt in de volgende kritische toepassingen met speciale vereisten voor de vloeistofomgeving:

• Bescherming pompinlaat: Dit is het meest voorkomende toepassingsscenario. Om een ​​soepele en luchtbelvrije vloeistofstroom in de pomp te garanderen, moeten alle verloopstukken die op de horizontale pompinlaat zijn aangesloten, excentrische verloopstukken van PE met platte bovenkant zijn.


• Met vaste stoffen: In industrieën zoals chemische verwerking, mijnbouw en afvalwaterbehandeling moeten pijpleidingen die grote hoeveelheden zwevende vaste stoffen, slurries of hoogviskeuze media transporteren, gebruik maken van een installatie met een vlakke bodem om bezinking te voorkomen.


• Pijpdrainage en zwaartekrachtstroming: Wanneer het ontwerp van de pijpleiding volledige afvoer van het medium vereist, of wanneer de pijpleiding voor vloeistoftransport afhankelijk is van de zwaartekracht, zorgt een excentrisch verloopstuk met platte bodem voor volledige afvoer en voorkomt ophoping van resterende vloeistof.


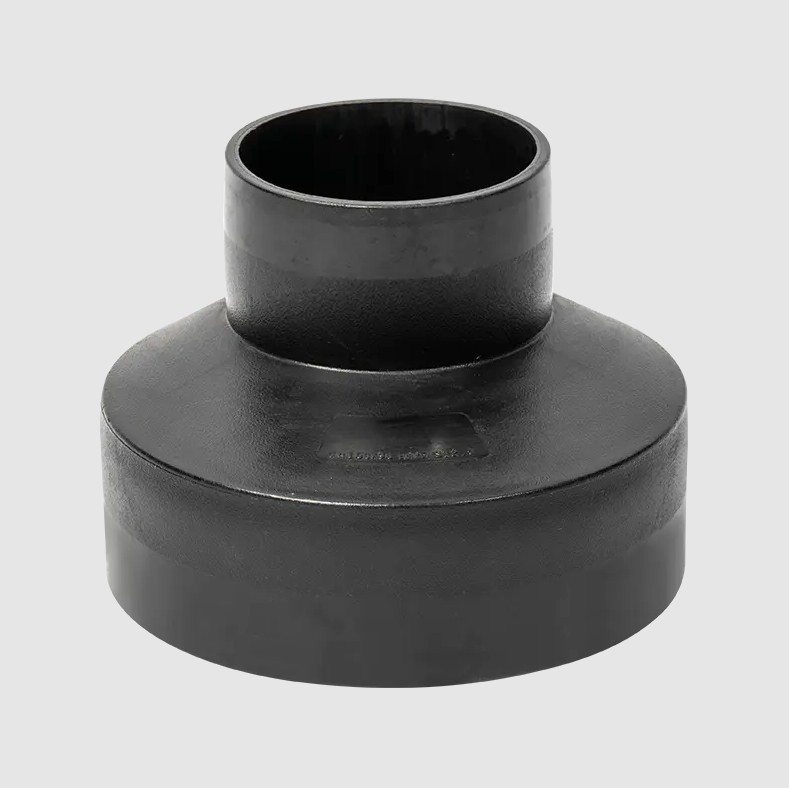

4. Wat is het verschil tussen een concentrisch verloopstuk en een PE excentrisch verloopstuk?

EENlthough both concentric reducers and PE eccentric reducers are used to reduce pipe diameters, they differ fundamentally in structure and function:

• Kern structureel verschil: Concentrische verloopstukken zijn perfect symmetrische afgeknotte kegels, waarbij de hartlijnen van hun twee uiteinden op één lijn liggen. Excentrische verloopstukken van PE hebben daarentegen een verschoven hartlijn en zijn structureel asymmetrisch, waarbij één zijde recht is.


• Verschillen in toepasselijke bedrijfsomstandigheden: Concentrische verloopstukken zijn geschikt voor toepassingen waarbij de vloeistofeigenschappen minder kritisch zijn of waarbij de verandering van de buisdiameter voornamelijk in verticale richting plaatsvindt (zoals stijgleidingen). PE-excentrische verloopstukken zijn daarentegen ontworpen om de specifieke vloeistofdynamica-uitdagingen van horizontale pijpleidingen aan te pakken en zijn een gespecialiseerde oplossing voor het aanpakken van sedimentatie- en cavitatieproblemen.


• Impact op vloeistoffen: Bij horizontale installatie kunnen ontwerpfouten in concentrische leidingen leiden tot ongelijkmatige stroomsnelheden en ruimtes aan de bovenkant creëren waar gas zich kan ophopen of gebieden aan de onderkant waar zich gemakkelijk sedimentatie kan vormen, waardoor de onderhoudsfrequentie van het systeem en de operationele risico's toenemen.


  Functievergelijking	Concentrisch verloopstuk	PE Excentrische verloopstuk
  Middellijn	De hartlijnen van de twee buisuiteinden vallen samen (coaxiaal).	De hartlijnen van de twee buisuiteinden zijn verschoven (niet-coaxiaal).
  Vorm	EEN symmetrical frustum shape.	Het beschikt over een asymmetrische tapsheid met één zijde plat.
  Installatie voordelen	Gebruikt voor verticale leidinginstallatie of buisverkleining over korte afstanden.	Het kan in horizontale leidingen worden geïnstalleerd om problemen met sedimentatie en cavitatie te elimineren.
  Vloeiende effecten	Kan gemakkelijk luchtzakken aan de bovenkant (horizontaal) of sedimentatiegebieden aan de onderkant (horizontaal) vormen.	Het vlakke ontwerp optimaliseert de vloeistofverdeling en vermindert de stromingsweerstand.
  EENpplicable Fluids	Gebruikt voor schone gassen of schone vloeistoffen.	Het is geschikt voor vloeistoffen die vaste deeltjes, slurries of vloeistoffen bevatten die gevoelig zijn voor gasontwikkeling.

5. Wat zijn de voordelen van PE excentrische verloopstukken?

Bij het kiezen van excentrische verloopstukken van PE gaat het niet alleen om het voldoen aan de ontwerpspecificaties; het is ook een langetermijninvestering in het gehele leidingsysteem. De voordelen zijn onder meer:

• Verlengde levensduur van apparatuur: Door cavitatie bij de zuiginlaat van de pomp effectief te elimineren, wordt cavitatieschade aan de pompwaaier en de binnenkamer aanzienlijk verminderd, waardoor de levensduur van dure apparatuur aanzienlijk wordt verlengd.


• Lagere bedrijfskosten: Door het voorkomen van bezinking en verstopping van vaste deeltjes worden het doorspoelen van leidingen, ontslibbing en onderhoudsonderbrekingen verminderd, waardoor de systeemefficiëntie en betrouwbaarheid worden verbeterd.


• Hoge vloeistofoverdrachtefficiëntie: Het soepele overgangsontwerp minimaliseert vloeistofturbulentie, vermindert drukverlies en zorgt voor een soepele vloeistofoverdracht.


• Uitstekende duurzaamheid: Het gebruikte PE-materiaal biedt uitstekende slijtvastheid en chemische stabiliteit, waardoor een langdurige werking in zware omstandigheden wordt gegarandeerd.



6. Wanneer moet ik een PE excentrisch verloopstuk gebruiken en wanneer moet ik een concentrisch verloopstuk gebruiken?

De selectiebeslissing moet strikt de vloeistofeigenschappen en de installatierichting van de pijp volgen:

• Keuze van een PE excentrisch verloopstuk:
  • In horizontale leidingen is een installatie met vlakke bodem essentieel bij het transporteren van vloeistoffen die vaste deeltjes, slurries of vloeistoffen met een hoge viscositeit bevatten.


  • Bij horizontale leidingen, bij aansluiting op de aanzuigopening van een pomp of andere apparatuur die gevoelig is voor gasophoping, is een installatie met een platte bovenkant essentieel.


• Een concentrisch verloopstuk selecteren:
  • In verticale leidingen zorgt de invloed van de zwaartekracht, ongeacht of de stroming opwaarts of neerwaarts is, voor een relatief uniforme stromingsverdeling, dus een concentrisch verloopstuk is voldoende.


  • In horizontale leidingen, bij het transporteren van schone, sedimentvrije en gasgevoelige vloeistoffen (zoals bepaald schoon water of lucht) en wanneer drukverlies bij het verwisselen van de leiding geen probleem is, is het PE-excentrische verloopstuk de compromisloze standaard.



Kortom, voor elke horizontale leidingwissel waarbij vloeistofreinheid, pompbescherming en leidingaftappen betrokken zijn, is het PE-excentrische verloopstuk de compromisloze standaard.

7. Hoe bepaal ik de hartlijn van een PE excentrisch verloopstuk?

Tijdens installatie ter plaatse is het garanderen van de juiste oriëntatie van PE excentrische verloopstukken cruciaal om ontwerpfouten te voorkomen. Dit is doorgaans geen kwestie van het berekenen van de geometrische middellijn, maar eerder een kwestie van functionele positionering:

Positioneringsprincipe: Functie bepaalt de vlakheid.

• Bezinking voorkomen: Als het doel is om sedimentatie van vaste deeltjes te voorkomen, zorg er dan voor dat de rechte zijde van de fitting zich aan de onderkant van de buis bevindt. Gebruik tijdens de installatie een gereedschap zoals een waterpas om de onderste binnenwanden van het verloopstuk en het rechte buisgedeelte nauwkeurig uit te lijnen.


• Luchtzakken elimineren: Als het doel is om gasophoping aan de bovenkant te voorkomen, zorg er dan voor dat de rechte kant van de fitting zich aan de bovenkant van de buis bevindt. Dit is van cruciaal belang bij aansluiting op de pompaanzuiging.



Een juiste installatie zorgt ervoor dat de fitting zijn stroomoptimaliserende functie volledig kan vervullen, waardoor de betrouwbaarheid en duurzaamheid van het gehele PE-leidingsysteem wordt gemaximaliseerd.

8. Wat zijn de aansluitmethoden voor excentrische verloopstukken van PE?

EENs a key component in a piping system, the performance benefits of PE eccentric reducers (eliminating air pockets and preventing sedimentation) require reliable, durable connections to fully realize their benefits. Polyethylene (PE) pipe connection technology is at the core of modern pipeline engineering, and the quality of the connection directly impacts the sealing, pressure-bearing capacity, and service life of the entire system.

1. Hot-Melt Butt Fusion: de eerste keuze voor kracht en zuinigheid

Hot-Melt Butt Fusion is de meest gebruikte en economische aansluittechniek voor PE-buizen, bijzonder geschikt voor excentrische verloopstukken van PE met een grote diameter. Deze verbindingsmethode verwarmt en brengt de buisfittingen en buisuiteinden onder druk, waardoor ze smelten en opnieuw versmelten, waardoor een enkele, integrale verbinding ontstaat met eigenschappen die consistent zijn met het moedermateriaal.

2. Elektrofusie: een ideale keuze voor hoge betrouwbaarheid en complexe omgevingen

Electrofusion maakt gebruik van een verwarmingsdraad ingebed in een elektrolasfitting (zoals een excentrisch verloopstuk) om warmte te genereren, waardoor het contactoppervlak tussen de fitting en de buis smelt. Door koeling ontstaat een strakke verbinding.

3. Flensverbinding: een brug voor het verbinden van ongelijksoortige materialen en apparatuur

Flensaansluiting is de standaardmethode voor het aansluiten van PE excentrische verloopstukken op metalen buizen, kleppen, pompen of andere niet-PE-apparatuur. Deze verbinding maakt gebruik van een paar flenzen, een pakking en een set bouten om een ​​mechanische afdichting te creëren.
